超聲波流量計原理
超聲波流量?jī)x表是以“速度差法”為原理，測量圓管內液體流量的儀表。它采用了先進的多脈沖技術、信號數字化處理技術及糾錯技術，使流量?jī)x表更能適應工業現場的環境，計量更方便、經濟、準確。
廣 泛 應 用 于 自 來 水 、 供 暖 、 水 利 、 冶 金 、 化 工 、 機 械 、 能 源 等 行 業 ?？?以 用 做 生 產 監 測 、 流 量 校驗 、臨 時 檢 測 、 流 量 巡 查 、 水 平 衡 調 試 、 熱 網 平 衡 調 試 、 節 能 監 測 ， 是 長期在線流量測量必 備 的 工 具 儀 表 。
1.超聲波流量計定義
超聲波流量計是通過檢測流體流動對超聲束(或超聲脈沖)的作用以測量流量的儀表。
2.超聲波流量計信號檢測原理
2.1根據對信號檢測的原理超聲流量計可分為傳播速度差法(直接時差法、時差法、相位差法和頻差法)、波束偏移法、多普勒法、互相關法、空間濾法及噪聲法等。
2.2超聲流量計和電磁流量計一樣，因儀表流通通道未設置任何阻礙件，均屬無阻礙流量計，是適于解決流量測量困難問題的一類流量計，特別在大口徑流量測量方面有較突出的優點，它是發展迅速的一類流量計之一。
2.3超聲波流量計是通過檢測流體流動對超聲束(或超聲脈沖)的作用以測量流量的儀表。
3.超聲波流量計檢測工作原理
當超聲波束在液體中傳播時，液體的流動將使傳播時間產生微小變化，其傳播時間的變化正比于液體的流速。零流量時，兩個傳感器發射和接收聲波所需的時間完全相同（唯一可實際測量零流量的技術），液體流動時，逆流方向的聲波傳輸時間大于順流方向的聲波傳輸時間。

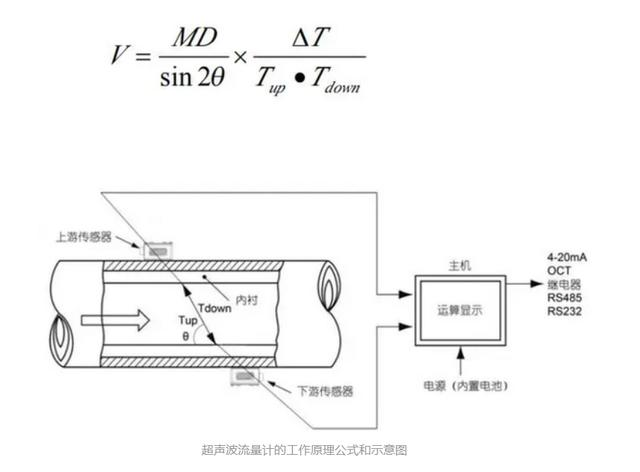

其中
θ為聲束與液體流動方向的夾角
M 為聲束在液體的直線傳播次數
D 為管道內徑
Tup 為聲束在正方向上的傳播時間
Tdown為聲束在逆方向上的傳播時間
ΔT=Tup –Tdown
設靜止流體中的聲速為c，流體流動的速度為u，傳播距離為L(zhǎng)，當聲波與流體流動方向一致時(即順流方向)，其傳播速度為c+u;反之，傳播速度為c-u.在相距為L(zhǎng)的兩處分別放置兩組超聲波發生器和接收器(T1,R1)和(T2,R2)。當T1順方向，T2逆方向發射超聲波時，超聲波分別到達接收器R1和R2所需要的時間為t1和t2,則t1=L/(c+u) t2=L/(c-u)由于在工業管道中，流體的流速比聲速小的多，即c>>u,因此兩者的時間差為 ▽t=t2-t1=2Lu/cc 由此可知，當聲波在流體中的傳播速度c已知時，只要測出時間差▽t即可求出流速u，進而可求出流量Q。利用這個原理進行流量測量的方法稱為時差法。此外還可用相差法、頻差法等。
