內容編輯電磁流量計的主要參數及調整方法
下載分類：下載中心
瀏覽次數：1405 次
文件大?。?/span> MB
電磁流量計的主要參數及調整方法
一、電磁流量計產品組成和相關參數
1.1產品組成
電磁流量計由電磁流量轉換器和電磁流量傳感器兩大部分組成，分離型還需要一根專用的雙層屏蔽的電纜連接轉換器和傳感器。
1.2電磁流量計公稱通徑：DN3、6、10、15、20、25、32、40、50、65、80、100、150、200、250、300、350
400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000，3000
1.3電磁流量計精確度：0.5%、0.2%
1.4電磁流量計公稱壓力：4.0MPA(DN10-150)
1.6MPA(DN200-600)
1.0MPA(DN700-1200)
0.6MPA(DN1400-2000)
其它規格和標準可按用戶要求.
1.5電磁流量計材料：
電極形式和材料
電極形式和可分為標準型、刮刀型、可拆卸型、帶接地電極。
電極及接地電極材料有含鉬不銹鋼，哈氏合金B、哈氏合金C、鈦、鉭、鉑一依合金、不銹鋼涂覆碳化鎢7種。
法蘭材料：碳鋼
接地環材料：不銹鋼
進門保護環材料：不銹鋼、碳鋼。
二、電磁流量計產品外形尺寸及安裝尺寸

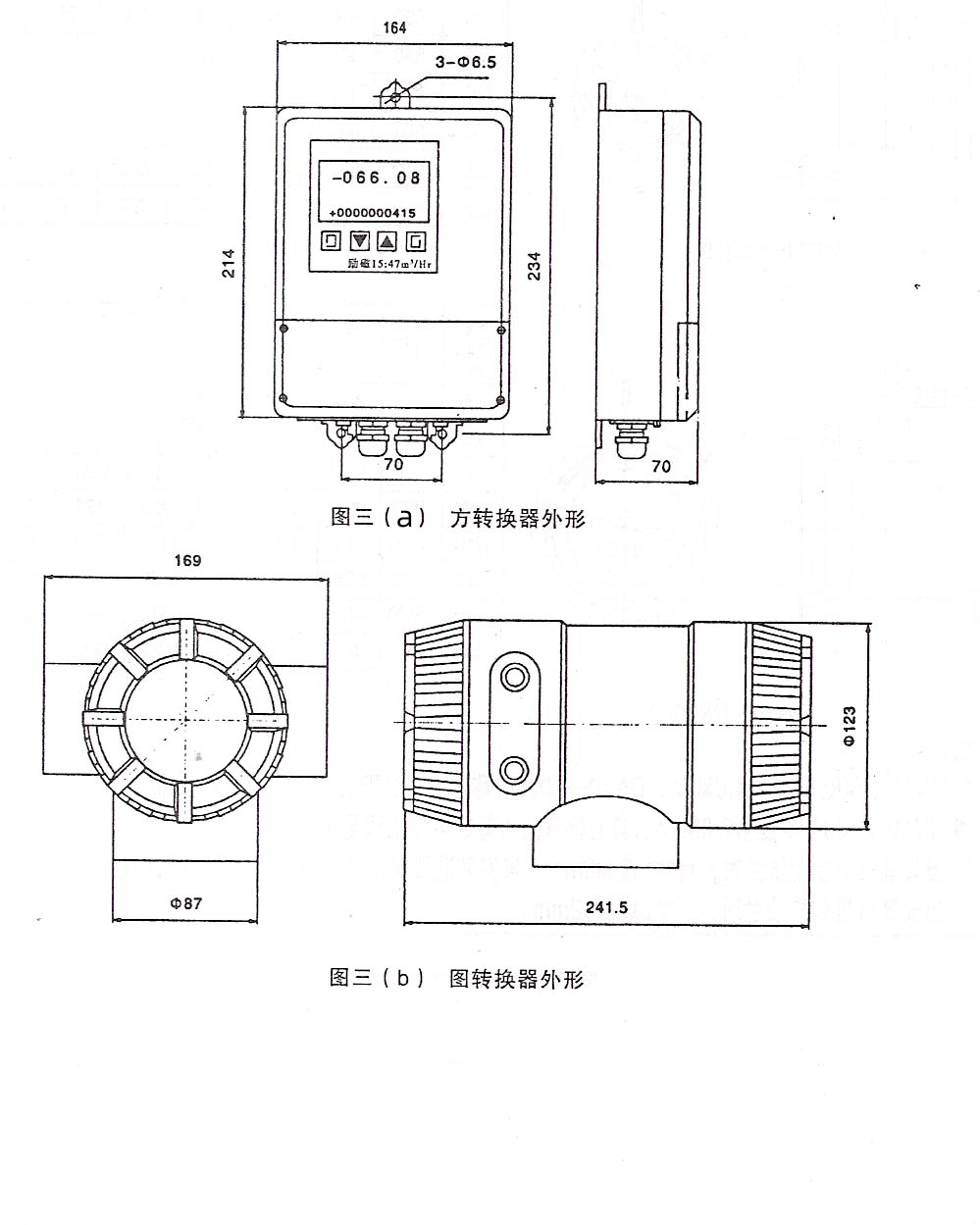

2．1轉換器外型尺，見圖三（b）
三、轉換器菜單結構及參數設置
3．1按鍵形式
3．2按鍵（包括轉換器本體按鍵和紅外遙控按鍵以及磁性筆操作按鍵）功能
1自動測量狀態下鍵功能：
下鍵：循環選擇屏幕下行顯示內容。
上鍵：循環選擇屏幕上行顯示內容。
復合鍵+確認鍵：進入參數設置狀態
3．3參數狀態下按鍵功能
下鍵：光標處數字減1
上鍵：光標處數字加1
復合鍵+下鍵：光標左移
復合鍵+上鍵：光標右移
確認鍵：在任意狀態下，連續按下兩秒鐘，返回自動測量狀態。
注：（1）使用“復合鍵”時，應先按下復合鍵再按住“上鍵”或“下鍵”。
（2）在參數設置狀態下，3分種內沒有按鍵操作，儀表自動返回測量狀態。
（3）流量零點修正的流向選擇，可將光標移至最左面的“+”或“-”下，用“上鍵”或“下鍵”切換使之與實際流向相反。
（4）流量的單位選擇，可將光標移至“流量量程設置”菜單的原顯示的流量單位下，然后用“上鍵”或“下鍵”切換使之符合需要。
3．4參數設置功能及操作密碼
要進行儀表參數設定修改，必須使儀表從測量狀態進入參數設置狀態，在測量狀下，按“復合鍵+確認鍵”出現狀態轉換密碼（0000），根據保密級別，按本廠提供的密碼對應修改，再按“復合鍵+確認鍵”后，則進入需要的參數設置狀態。
儀表設計有6級密碼，其中1-4級為用戶密碼，第5、6級為制造廠密碼。6級密碼分別用于不同保密級別的操作者。
無論使用哪級密碼，用戶均可察看儀表參數。用戶若想改變儀表參數，則要使用不同級別的密碼。
第1級密碼（出廠值0521）：用戶可察看所有的參數；
第2級密碼（出廠值3210）：用戶能改變1-22儀表參數；
第3級密碼（出廠值6108）：用戶能改變1-24儀表參數；
第4級密碼（出廠值7206）：用戶能改變1-26儀表參數；
第5級密碼（固定值）：能改變所有參數，制造廠保留。
第6級密碼（固定值）：所有儀表參數重置，制造廠保留。
建議：第1-3級密碼，可由用戶決定何級別的人員掌握；第4級密碼主要用于設置總量清“0”，用戶應指定專人掌握。
3．4參數設置菜單一覽表
3．4參數設置菜單一覽表
參數編號 | 參數文字 | 設置方式 | 密碼級別 | 參數范圍 | 備注 |
1 | 語言 | 選擇 | 2 | 中文、英文 | 用戶可根據現場的流量、使用要求等自行設置 |
2 | 儀表通訊地址 | 置數 | 2 | 0-99 | |
3 | 儀表通訊速度 | 選擇 | 2 | 600-14400 | |
4 | 儀表通訊方式 | 選擇 | 2 | 方式1、方式2 | |
5 | 測量管道口徑 | 選擇 | 2 | 3-3000 | |
6 | 儀表量程設置 | 置數 | 2 | 0-99999 | |
7 | 測量阻尼時間 | 選擇 | 2 | 0-100 | |
8 | 流量方向擇項 | 選擇 | 2 | 正反 | |
9 | 流量零點修正 | 置數 | 2 | ±0.000 | |
10 | 小集號切除點 | 置數 | 2 | 0-99% | |
11 | 允許切除顯示 | 選擇 | 2 | 允許/禁止 | |
12 | 流量積算單位 | 選擇 | 2 | 0．0000L-1M3 | |
13 | 反向測量允許 | 選擇 | 2 | 允許/禁止 | |
14 | 電流輸出類型 | 選擇 | 2 | 0-10MA/4-20MA | |
15 | 脈沖輸出方式 | 選擇 | 2 | 頻率/脈沖 | |
16 | 脈沖單位當量 | 選擇 | 2 | 0．0000L-1M3 | |
17 | 頻率輸出范圍 | 選擇 | 2 | 1-5000HZ | |
18 | 空管報警允許 | 選擇 | 2 | 允許/禁止 | |
19 | 空管報警閾值 | 置數 | 2 | 999．9% | |
20 | 空管量程修正 | 置數 | 2 | 0．0000-3．9999 | |
21 | 上限報警允許 | 選擇 | 2 | 允許/禁止 | |
22 | 下限報警數值 | 置數 | 2 | 000．0-199．9% | |
23 | 下限報警允許 | 選擇 | 2 | 允許/禁止 | |
24 | 下限報警數值 | 置數 | 2 | 000．0-199．9% | |
25 | 積算總量清零 | 密碼 | 3 | 000000-399999 | |
26 | 清積算量密碼 | 置數 | 4 | 000000-399999 | |
27 | 傳感器編碼1 | 用戶設置 | 5 | 出廠年、月 | |
28 | 傳感器編碼2 | 用戶設置 | 5 | 產品編號 | |
29 | 傳感器系數值 | 置數 | 5 | 0．0000-3．9999 | |
30 | 勵磁方式選擇 | 選擇 | 5 | 方式1、2、3、4 |
31 | 流量標定系數 | 置數 | 5 | 0．0000-3．9999 | 用 戶
只 可
查 看 |
32 | 儀表計算系數 | 置數 | 5 | 0．0000-3．9999 | |
33 | 電流零點修正 | 置數 | 5 | 0．0000-1．9999 | |
34 | 電流滿度修正 | 置數 | 5 | 0．0000-3．9999 | |
35 | 出廠標定系數 | 廠家設置 | 5 | 0．0000-3．9999 | |
36 | 轉換器編碼1 | 廠家設置 | 5 | 出廠年、月 | |
37 | 轉換器編碼2 | 可以修改 | 5 | 產品編號 | |
38 | 正向總量低位 | 可以修改 | 5 | 00000-99999 | |
39 | 正向總量高位 | 可以修改 | 5 | 00000-49999 | |
40 | 反向總量低位 | 可以修改 | 5 | 00000-99999 | |
41 | 正向總量高位 | 用戶修改 | 5 | 00000-49999 | |
42 | 時間 年 | 用戶修改 | 5 | 00-99 | |
43 | 時間 月 | 用戶修改 | 5 | 00-99 | |
44 | 時間 日 | 用戶修改 | 5 | 00-99 | |
45 | 時間 時 | 用戶修改 | 5 | 00-99 | |
46 | 時間 分 | 用戶修改 | 5 | 00-99 | |
47 | 時間 秒 | 用戶修改 | 5 | 00-99 | |
48 | 保密碼1 | 用戶修改 | 5 | 0000-9999 | |
49 | 保密碼2 | 用戶修改 | 5 | 0000-9999 | |
50 | 保密碼3 | 用戶修改 | 5 | 0000-9999 | |
51 | 保密碼4 | 用戶修改 | 5 | 0000-9999 | |
52 | 儀表參數重置 | 廠家設置 | 6 | 初始化密碼 | 廠家保留 |
注：1 參數編號4項為MODBUS通訊，無MODBUS通訊功能轉換器不用此參數項，參數設為方式重。
2 參數編號42-47項為掉電時間記錄功能，無掉電功能轉換器無此參數項。
6．5參數設置菜單說明
6．5．1語言：
本流量計具有中、英文兩種語方，用戶可自行選擇操作。
6．5．2儀表通訊地址：
多機通訊時，可設不同的通訊地址
6．5．3儀表通訊速度
有600、1200、2400、4800、9600、14400多種波特率可供選擇。
6．5．4儀表通訊方式
通訊方式1為RS485通訊信號方式，通訊方式為MODBUS通訊信號輸出。
6．5．5測量管道口徑
選擇儀表所有的公稱通徑。
6．5．6儀表量程設置
儀表量程是指流量測量的上限流。量值（滿量程）。上限流量值是針對輸出信號的百分比顯示而方的。它與電流輸出和頻率輸出上限值及100%顯示值相對應。與之相關聯的還有用百分比流量表示的小信號切除和超限報警。
在儀表量程設置參數中選擇流量顯示單位，儀表流量顯示單位有：L/s、L/min、L/h、m3/s、m3/min、m3/ h，用戶可根據工藝要求和使用習慣選定一個合適的流量顯示單位。
注意：儀表用5位有效數字顯示流量值，末位數值的后面顯示有流量的單位。微處理器能夠在選擇流量單位不合適時，向操作者提示出設置錯誤碼造成的“上溢”或“下溢”，例：DN200MM口徑，選L/H為流量顯示單位，當1 m/s流速時，流量為113097L/H，超出5位數，造成“上溢”此時流量單位應選擇m3/s、m3/min和m3/ h。而DN3MM，選m3/s，流量為0.00000707m3/s,在5位顯示數字下,根本無法顯示出有效數字,造成”下溢”,此時流量單位應選擇L/S、L/min或L/H。
6．5．7阻尼時間
長的測量阻尼時間能提高儀表流量顯示穩定性及輸出信號的穩定性，適于具有流量調節的情況使用；短的測量阻尼時間可以加快測量反應速度，適于總量累計的脈動流量測量。測量阻尼時間的設置采用選擇方式，用戶選一個阻尼時間值即可。
6．5．8流量方向擇項
如果用戶認為調試時的流體方向為正，而儀表顯示為負，則將流量方向設定反向，反之亦然。
6．5．9零點修正
在電磁流量傳感器的測量管內充滿導電流體，并且流體處于靜止不流動，轉換器已經對流量計的零點作了智能處理。若所配傳感器的零點超出轉換器的智能處理范圍，則需用戶進行流量零點修正。流量零點是用流速表示的，單位為mm/s.
6．5．19上限報警允許
用戶選擇允許或禁止，
6．5．20上限報警數值
上限報警值以量程百分比計算，該參數采用數值設置方式，用戶在0%-199.9%之間設置一個數值。儀表運行時，當流量百分比大于該值時，儀表將輸出報警信號。
6．5．21下限報警允許
用戶選擇允許或禁止
6．5．22下限報警數值
下限報警值以量程百分比計算，該參數采用數值設置方式，用戶在0-199.9%之間設置一個數值。儀表運行時，當流量百分比小于該值時，儀表將輸出報警信號。
6．5．23積算總量清零
在該參數設置中，用戶置人“積算總量清零”密碼，儀表確認密碼無誤后，顯示“允許進入”，即可完成積算清零，同時將三個積算器清為零值，重新開始累積。
“積算總量清零”密碼可以在打開4級密碼后，在“清積算量密碼”菜單下置人您欲設置的“積算總量清零”密碼，修改原來的“積算總量清零”密碼。注意：請記下您的“積算總量清零”密碼。
電磁流量計的調整方法通常每款或者每個廠家生產的儀表調試方法不同，通常操作方法都是大同小異。一般儀表出廠前都是廠家事先根據規格要求進行儀表調試，調試完成并附帶儀表說明書后再出廠安排發貨事宜。若儀表使用過程中需進行調試調整，可參照儀表說明書進行操作。一般的參數都是設置在一定的范圍之內，不同的廠家是有一定的區別，這個是以產品的說明書為準。如果有任何不清楚的地方，也可以隨時聯系我們。為你解答相關的疑惑。
