電磁流量計的安裝要求
電磁流量計的安裝要求：
1.避免磁場干擾
1-1.基于電磁流理計所依據的基本理論是法拉第電磁感應定律。由此避免磁場干擾，電磁流量計不要安裝在容易引起電磁干擾的電動機、變壓器或其他動力電源附近。電磁流量計不要安裝在變頻器附近或從變頻器配電柜取電，避免干擾。
2.直管段長度
為確保流量計測量精度，建議應保證傳感器上游管段長度最好安裝管徑為前10倍管徑10D，下游直管段長度5D,如果現場安裝距離不夠，至少應為前5倍管徑(5D)，后3倍管徑(3D)。

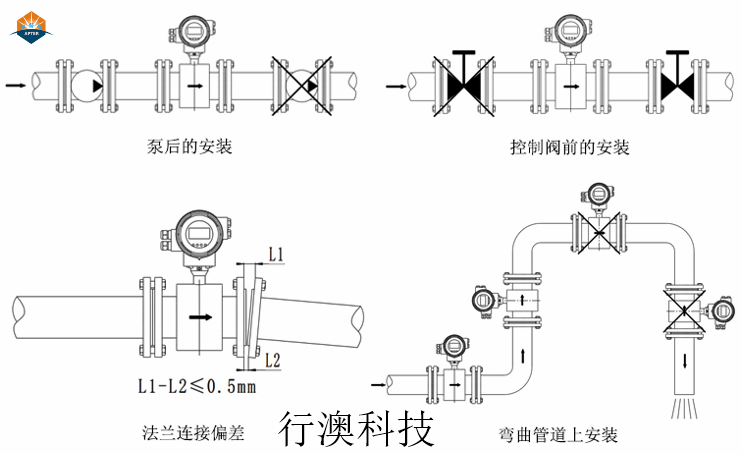

圖1：

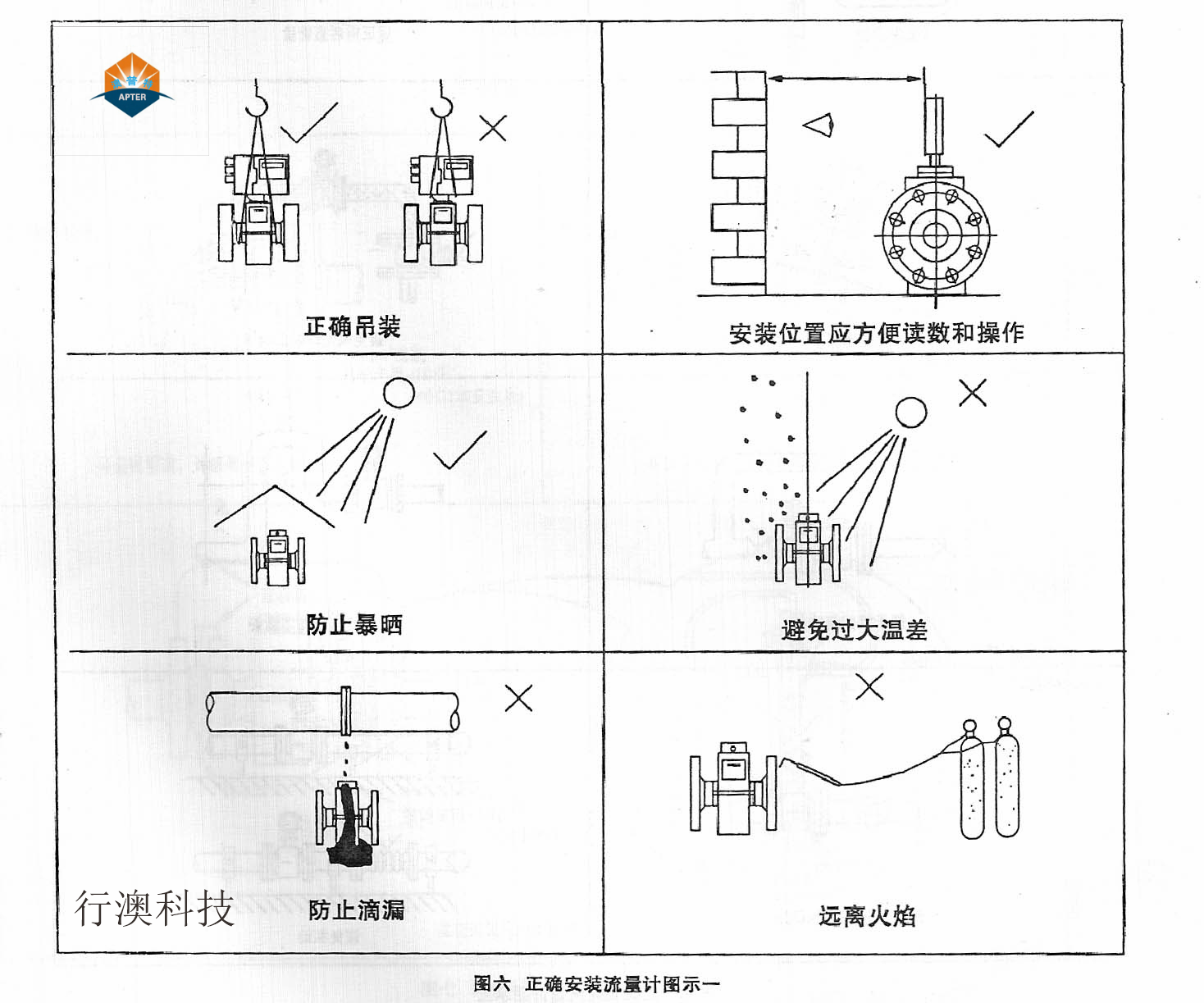

圖2：
3.維修空間
為了安裝、維護、保養方便，在電磁流量計周?chē)栌谐湓５陌惭b空間。

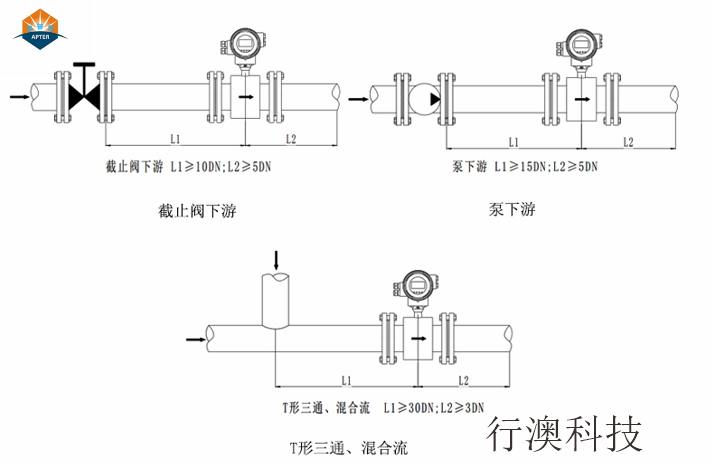

圖3：
4.安裝場所
避免流量計安裝在溫度變化很大或受到設備高溫輻射的場所，避免流量計安裝在含有腐蝕性氣體的環境中，避免流量計安裝在有強振動源、強磁場的場所。測量點選擇應盡可能遠離泵、閥門等設備，避免其對測量的干擾。如管道振動大，在流量計兩邊應有固定管道的支座。流量計盡量安裝在室內，若必須安裝于室外，應避免雨水淋澆，積水受淹及太陽暴曬，須有防潮和防曬措施。

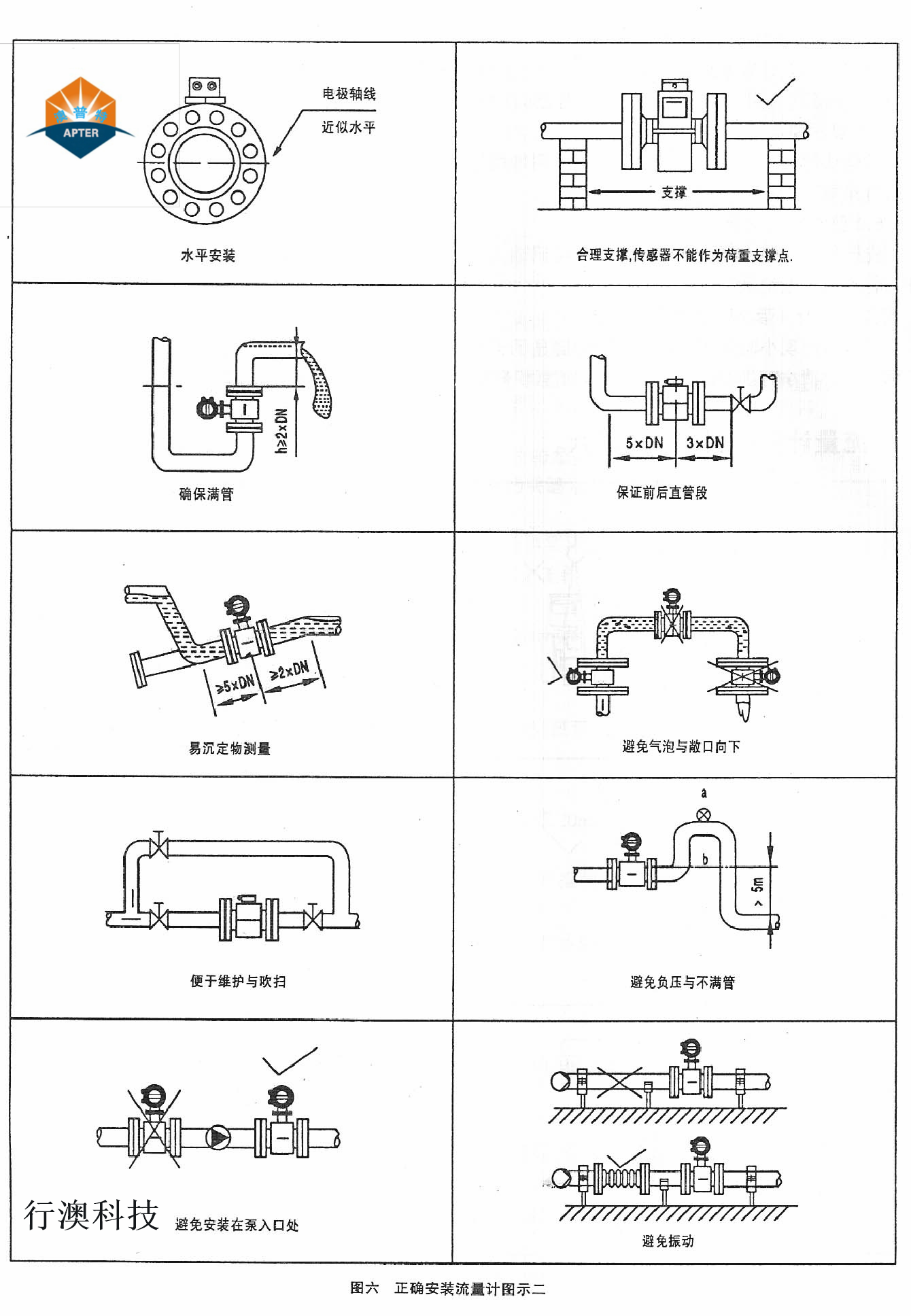

圖4：
5.安裝要求
可以水平、垂直和傾斜安裝，但要保證測量管與工藝管道同軸，并保證測量管內始終充滿液體。確保滿管安裝。保持電極軸線處于水平；測量電極平面必須保持水平，這樣可以防止由于氣泡而導致的兩個電極之間的短時間絕緣。

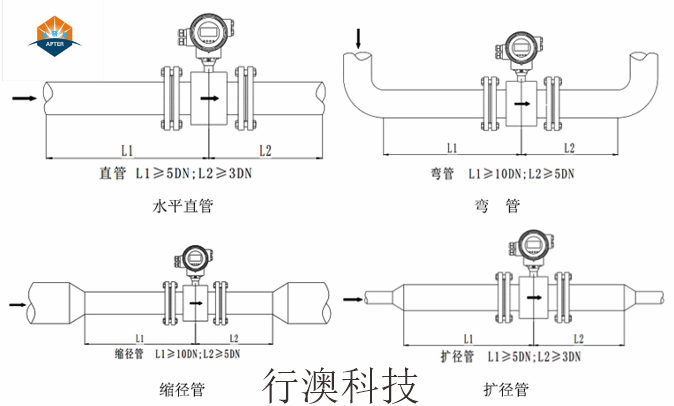

圖5：
圖6：
