超聲波流量計接線圖
文件名稱:超聲波流量計接線圖
下載分類:下載中心
瀏覽次數:1389 次
文件大小: MB
下載分類:下載中心
瀏覽次數:1389 次
文件大小: MB
簡要描述:超聲波流量計接線方式:按照上游傳感器接到壁掛主機的上游接線端子上,下游傳感器接到壁掛主機的下游接線端子上
超聲波流量計接線圖

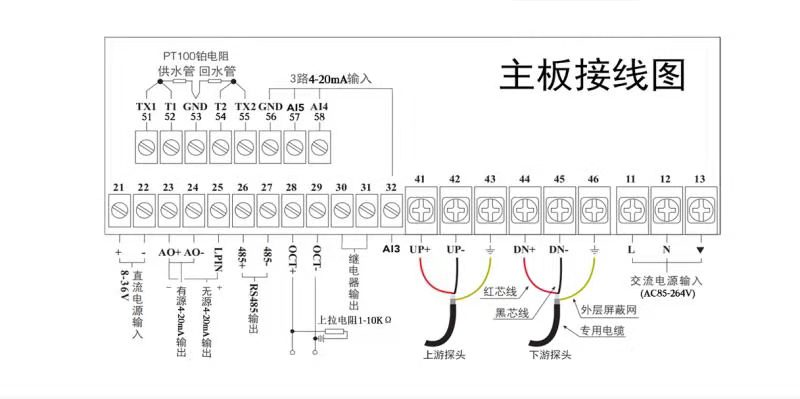

超聲波流量計接線方式:按照上游傳感器接到壁掛主機的上游接線端子上,下游傳感器接到壁掛主機的下游接線端子上。接線方法如下圖所示:
XAHUI—4000手持式外夾式和支架式傳感器測量組成圖:
2.XAHUI—4000G固定式超聲波流量計測量組成圖:主 機 分主 機 分 為 壁 掛 式 、 盤裝 式 、 防
圖1:XAHUI—4000GY外夾式超聲波流量計
圖2:XAHUI—4000GC插入式超聲波流量計
圖3:XAHUI—4000GD管段式超聲波流量計
