詳細介紹
|
|
|

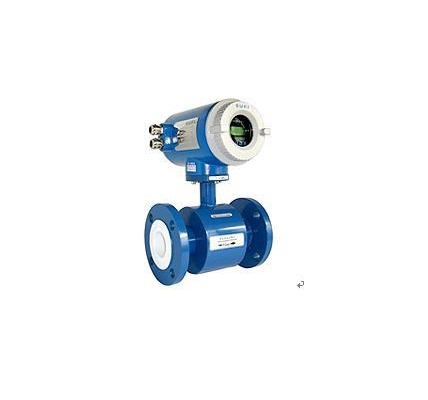

XALD系列電磁流量計是采用國外電磁流量計先進技術制造的集機器與微電子技術為一體的高新技術產品，能測量封閉管道中的導電液體介質，包括酸、堿、鹽等強腐蝕性液體、泥漿、廢物水及固液兩相懸浮的體積流量。該產品廣泛應用于石油、化工、冶金、紡織、食品、制藥、造紙等行業以及環保、水利建設等領域。 |
|
二、特點： |
|
· 測量不受流體密度、粘度、溫度、壓力和電導率變化的影響。 · 測量管內無阻力部件，無壓力損失。 · 高可靠性的外插安裝方式，傳感器的安裝、維護無需拆卸測量管，因此較適合于無法長期停水的現場使用，而且可以在老管道上現場開口安裝。 · 結構簡單，電磁流量計測量管可不用內襯，可靠性高。 · 公稱通徑范圍寬、適用于DN300～DN3000之間的所有口徑管道。 · 一體化接地電極，實現儀表良好接地。 · 傳感器采用先進加工工藝、固態封裝，耐振動、防滲透、壽命長，使儀表具有良好的測量精度和穩定性。 |
整機和傳感器
|
最高流速 |
15m/s |
||||
|
精確度 （參見精確度曲線） |
DN15-DN600 |
示值的±0.3%（流速≥1 m/s）、±0.2%** |
|||
|
±3 mm/s（流速速＜1m/s） |
|||||
|
DN700-DN3000* |
示值的±0.5%（流速≥0.8 m/s） |
||||
|
±4 mm/s（流速速＜0.8m/s） |
|||||
|
流體電導率 |
≥5μS/cm |
||||
|
公稱壓力 |
DN15-DN150 |
4.0MPa |
|||
|
DN15-DN600 |
1.6MPa |
||||
|
DN200-DN1000 |
1.0MPa |
||||
|
DN700-DN2600 |
0.6MPa |
||||
|
環境溫度 |
傳感器 |
-25℃—+60℃ |
|||
|
轉換器及一體型 |
-10℃—+60℃ |
||||
|
襯里材料及 最高流體溫度 |
襯里材料 |
分離型 |
一體型 |
||
|
聚四氟乙烯 |
100℃；150℃（需特殊訂貨） |
70℃ |
|||
|
聚氟合乙烯 |
100℃；150℃（需特殊訂貨） |
70℃ |
|||
|
聚全氟乙丙烯 |
100℃；150℃（需特殊訂貨） |
70℃ |
|||
|
聚氯丁橡膠 |
80℃；120℃（需特殊訂貨） |
70℃ |
|||
|
聚氨酯 |
80℃ |
70℃ |
|||
|
信號電極形式 |
固定式（DN15-DN2600）、刮刀式（DN300-DN1600） |
||||
|
信號電極和接地材料 |
含鉬不銹鋼、哈低合金B、哈氏合金C、鈦、鉭、鉑-銥合金、不銹鋼涂覆碳化鎢 |
||||
|
連接法蘭材料 |
碳鋼 |
||||
|
接地法蘭材料 |
不銹鋼1Cr18Ni9Ti |
||||
|
進出保護法蘭材料 |
DN15-DN600 |
不銹鋼1Cr18Ni9Ti |
|||
|
DN700-DN2600 |
碳鋼 |
||||
|
外殼防護 |
DN15-DN150分離型橡膠或聚氨脂襯里傳感器 |
IP65、IP68（特殊訂貨） |
|||
|
DN200-DN2600分離型橡膠或聚氨酯襯里傳感器 |
IP68 水下10M |
||||
|
其他傳感器和所有轉換器 |
IP65 |
||||
|
間距（分離型） |
轉換器距傳感器一般不超過100m，超過100m需特殊訂貨。 |
||||
＊DN700-DN2600，特殊訂貨精確度可達示值的±0.3%（流速≥1 m/s）或±3MM（流速＜1m/s）
＊＊可特殊提供±0.2%精度流量計。
精確度曲線
被測流體必須是導電性的液體或漿液，其電導率不小于5μS/cm，被測流體不應含較多的鐵磁性物質或氣泡，應根據被測流體的特性選擇合適的壓力等級、襯里材料、電極材料及儀表結構形式。
通徑的選擇
1、因XALD電磁流量計具備1500：1高范圍度，通常選擇儀表口徑與工藝管道相同。
2、若被測介質含固體顆粒，推薦的流速范圍為1-3m/s，如實際流速過大，又不便改的，可選儀表通徑大于工藝管道通徑，以適當減小流量計測量管段的介質流速，減輕顆粒對電極和襯里的磨損。
3、若工藝管道中可能有沉積物，推薦的流速2-5 m/s，如實際流速過小，又不便更改工藝管道的，可選儀表通徑小于工藝管道能徑，以適當增大流量計的介質流速，避免沉積物對儀表精度的影響。
4、在流速太小而又要求高精度計量的，可選小于工藝管道徑徑的傳感器，使流速變大，保證較高精度。
上述2、3
